这份说明整理自 Micra 定量萃取 PCBA 的安装资料，并把现场步骤拆成更容易核对的版本。它适合已经购买套件、准备自行安装或需要和售后确认细节的用户阅读。
安装会打开咖啡机外壳并接触内部线束。请先完全断电，确认手部干燥，避免金属工具碰到电路板。没有拆机经验时，建议联系熟悉 Micra 结构的人员协助。
一、安装前准备
- La Marzocco Micra 主机一台，并确认机器已经断电。
- IRIS4 定量萃取 PCBA 转接板、4pin 转 4pin 信号线、2pin 转 4pin 电源线各一根。
- BOOKOO 或 Acaia 蓝牙秤，建议先升级到最新固件。
- IRIS4 遥控器或手机端 SHOTSTOPPER Companion App，用于设置目标出液克重。
App 可作为手动设置目标克重的备用入口：Android 下载，iOS 下载。安卓版通常需要可用的 Google 框架。
二、找到原机拨杆信号线

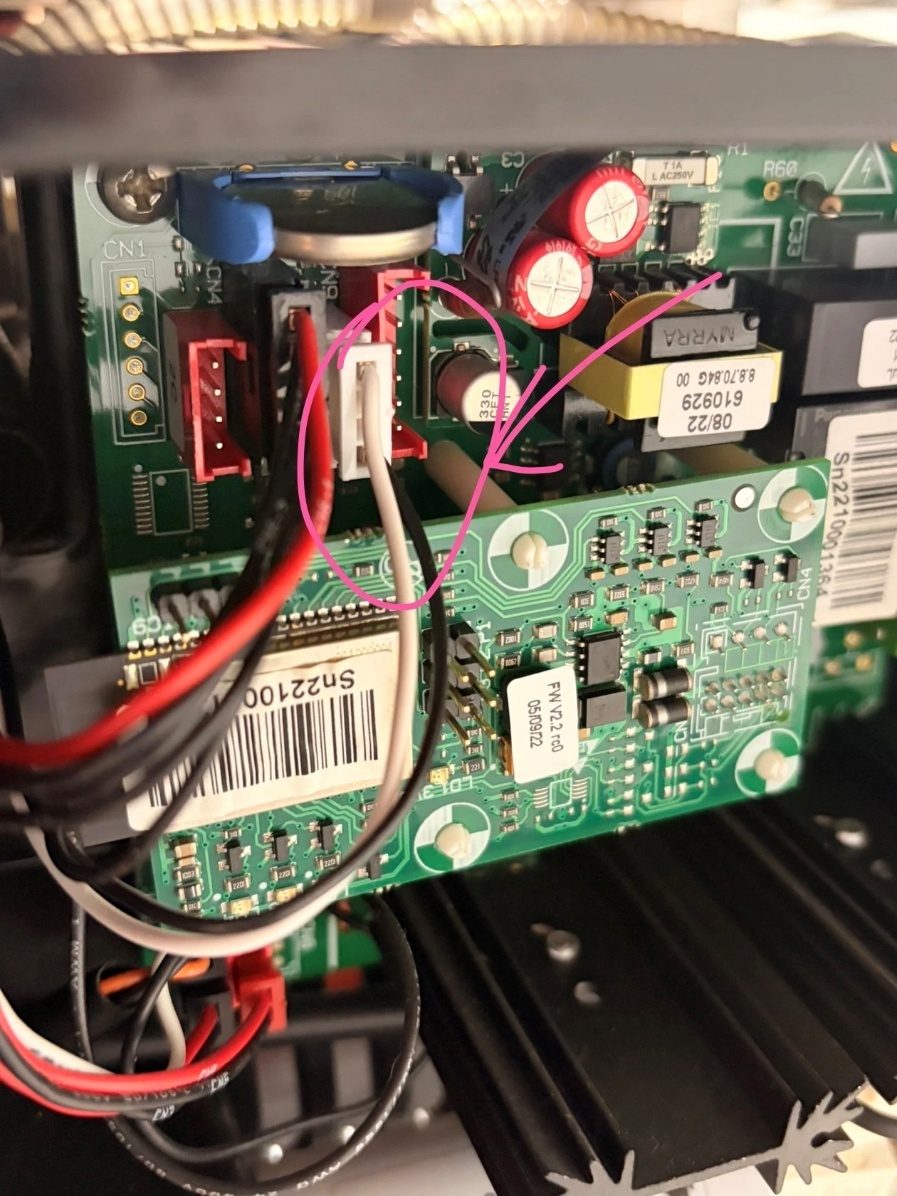

拆开机器后，先找到原机黑白色排线桩。它负责传递拨杆动作信号，PCBA 转接板会接入这一路信号，同时保留原机线路的工作方式。
三、连接转接板线束

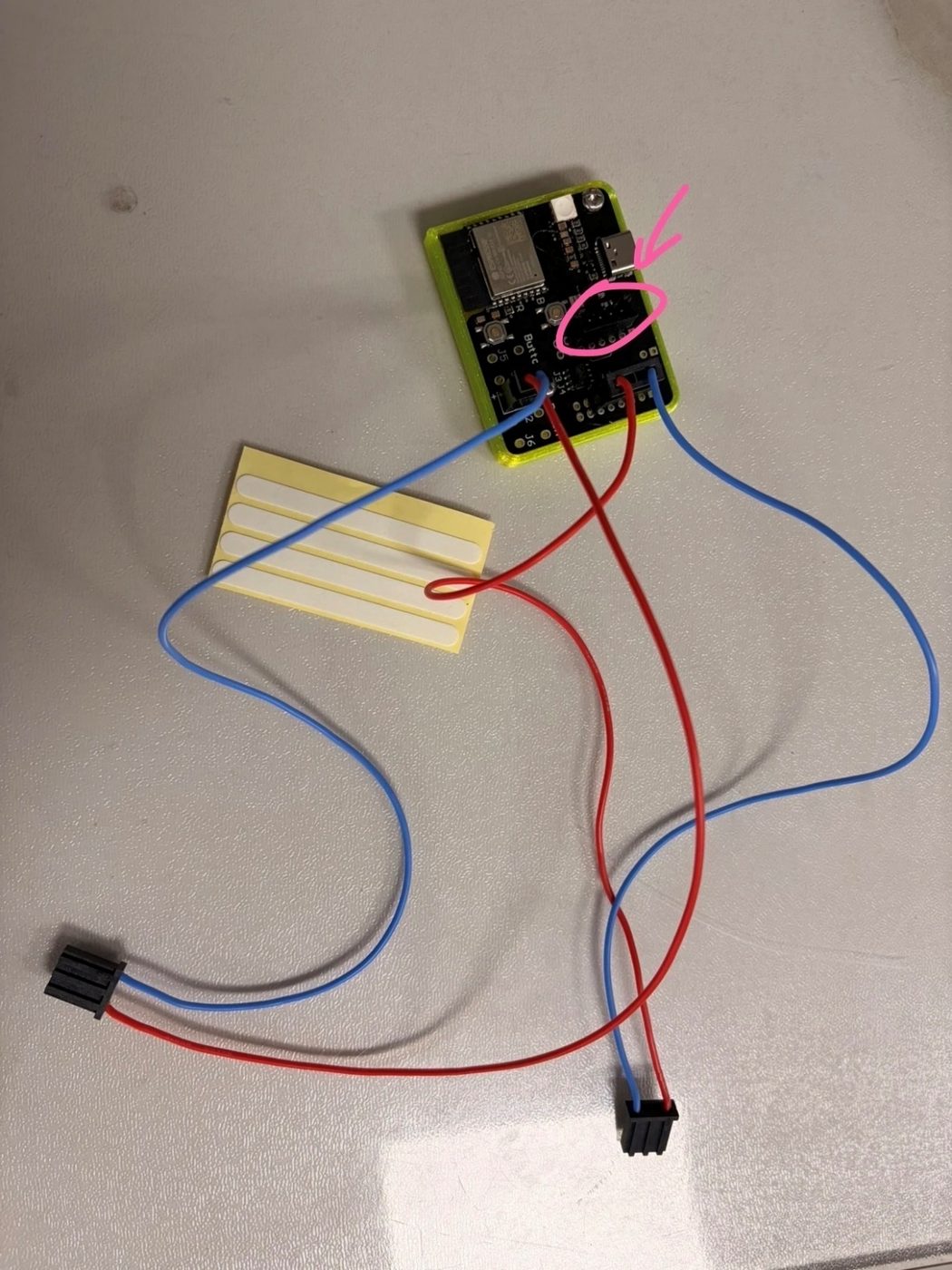

把机器原来的黑白排线插入转接板靠近 Type-C 的接线桩；转接板下方接入 4pin 转 4pin 信号线；左侧接入 2pin 转 4pin 电源线的 2pin 端。

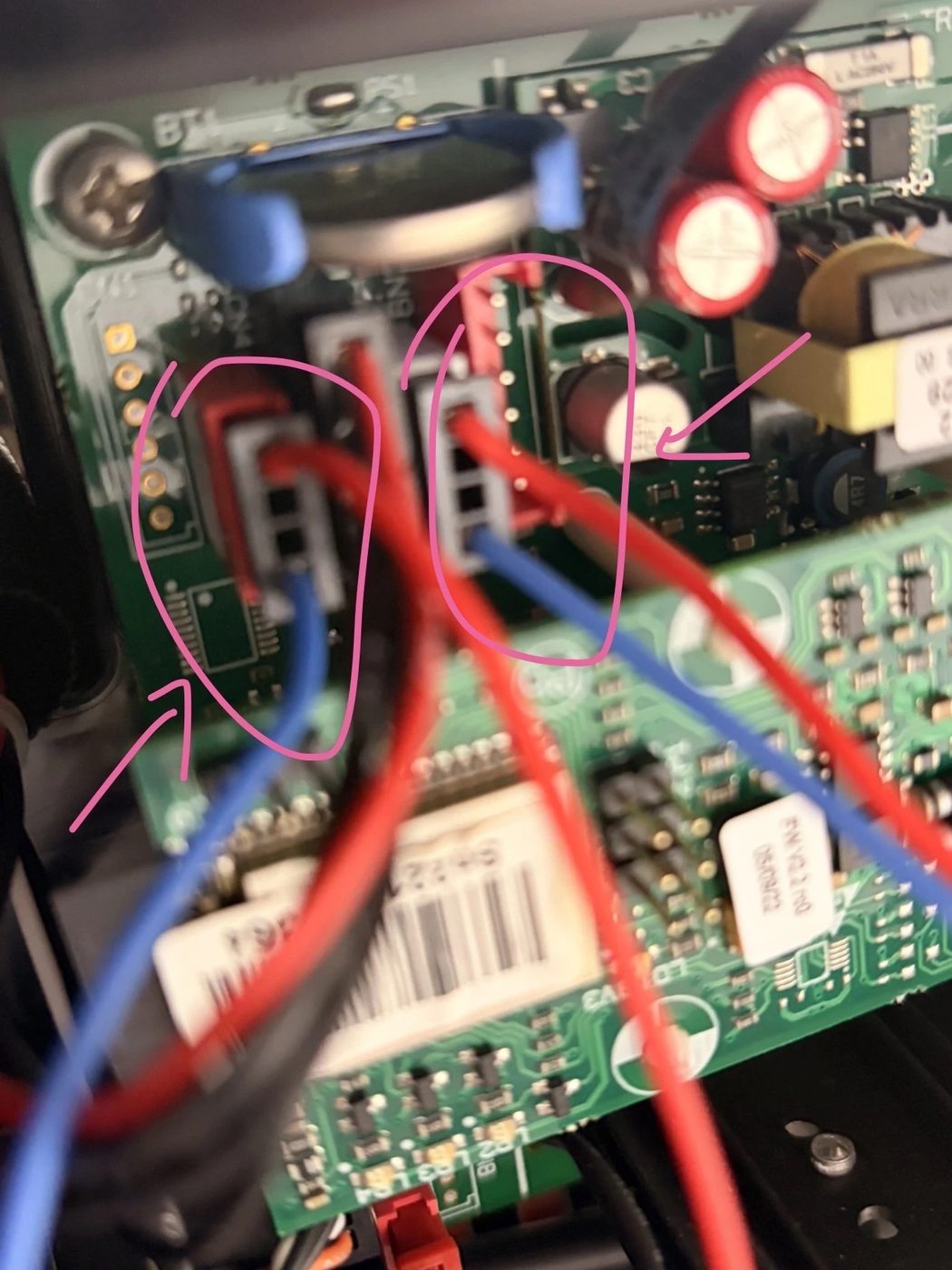

随后把 2pin 转 4pin 电源线的 4pin 端插到机器侧对应位置，把 4pin 转 4pin 信号线另一端插回机器侧信号位。两个插头都要压紧，避免接触不良导致萃取中断或无法识别拨杆状态。
四、通电测试与目标克重
机器通电后，打开蓝牙秤。PCBA 与秤连接后，板载 LED 会出现状态变化。日常推荐直接在 IRIS4 遥控器的定量萃取页面设置目标克重；如果暂时不用遥控器，也可以打开 SHOTSTOPPER Companion App 手动设置。
| 项目 | 建议 |
|---|---|
| 默认目标 | 出厂默认目标为 37g，可按自己的粉量和风味偏好调整。 |
| 蓝牙秤模式 | BOOKOO 秤请设置在两点模式，也就是计时模式。模式不正确时，系统会按保护逻辑停止。 |
| 测试方式 | 请装粉扣上手柄测试，不建议用空碗和清水模拟，因为称重、去皮和流速逻辑会失真。 |
五、一次完整萃取如何发生
- 把装好粉的手柄扣上，蓝牙秤放稳并保持秤面干燥。
- 把拨杆拨到左侧开始萃取，秤会自动清零并计时约 3 秒。
- 3 秒内如果秤发生额外去皮动作，本次自动称重流程会作废，需要重新开始。
- 把拨杆拨回右侧后，机器继续萃取；达到目标克重后，PCBA 会自动触发停止。
- 萃取完成后等待约 3 秒再移走浓缩杯，让秤完成短暂校准，后续称重会更稳定。
如果机器启用了预浸泡，请在预浸泡时间结束后再把拨杆拨回右侧。萃取过程中按压秤面导致重量超过目标，或在遥控器萃取曲线画面任意滑动，都可以触发即时停止。
六、保护逻辑与常见现象
| 现象 | 处理建议 |
|---|---|
| 到目标克重前没有自动停止 | 先检查蓝牙秤是否在正确模式、PCBA LED 状态是否变化、线束是否插紧。 |
| 秤模式设置错误 | 设备会在萃取状态下最多运行约 50 秒后停止。等它跑完保护流程，再把秤切回正确模式重试。 |
| 极细粉超过 50 秒仍未到目标 | 保护会提前停止。建议适当调粗粉径或提高流速，再重新测试。 |
| 制作过程中秤面沾水 | 擦干秤面，避免触摸开关被水误触，导致计时、去皮或连接状态异常。 |
七、固定与复原
确认拨杆识别、蓝牙秤连接、目标克重停止和 50 秒保护逻辑都正常后，再把转接板固定在机器内部合适位置。固定时不要压住散热、锅炉高温区域或活动线束，确认线缆不会被外壳夹住后装复机器。
